Ресивер DSR 7800 CRCI Premium

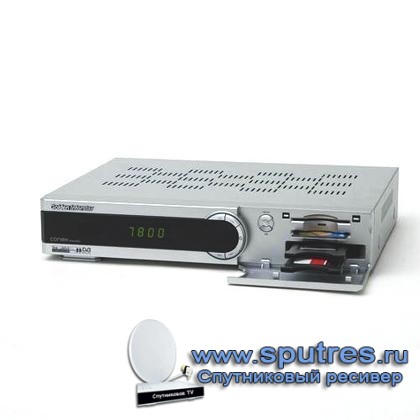

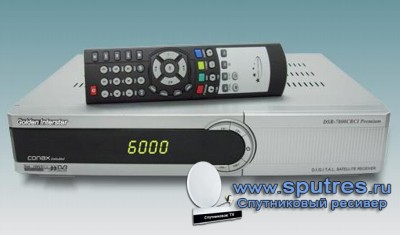

Цифровой спутниковый ресивер DSR 7800CRCI Premium

Цифровой спутниковый ресивер DSR 7800CRCI Premium

Встроенный модуль CA Conax, поддержка VIACCESS и 2 слота для CAM модулей!

Ресивер с поддержкой карт НТВ+ и программной эмуляцией, при помощи которой можно, просто вводя ключи под соответствующие кодировки в эмулятор или обновляя программное обеспечение, смотреть кодированные каналы. Также у него в дополнении к программной эмуляции есть и два CI-слота под различные типы CAM’ов.

  • Новый чип NEC
  • Встроенный модуль Conax
  • 2 входа для CAM модулей
  • Полностью совместимый с MPEG / DVB
  • Программируется до 6000 каналов ТВ и радио
  • Запоминается 1000 транспондеров
  • Быстрое переключение между каналами
  • Простая программа установки
  • Прием SCPC & MCPC со спутников в C и Ku диапазоне
  • Электронный гид EPG
  • Поддержка телетекста VBI и OSD
  • Родительский ключ
  • RF модулятор
  • Многоязыковое меню
  • Совместимость с DiSEqC 1.0 и DiSEqC 1.2/1.3
  • Поддержка SatcoDX
  • Обновление программного обеспечения через RS232
  • Выход Dolby Digital (SPDIF)
  • Функция Multi-Picture (4, 6, 9, 10, 13 или 16 картинок)
  • Размеры: 340х250х60 мм

Цифровой спутниковый ресивер DSR 7800CRCI Premium

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

цифровыми спутниковыми приемниками моделей

DSR-8001 Premium, DSR-8001 Premium Class,
DSR-8005 CI Premium, DSR-8005 CI Premium Class,
DSR-7700 Premium, DSR-7700 Premium Class,
DSR-7800 CRCI Premium
ОБЩИЕ УКАЗАНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ

Все указания по технике безопасности и эксплуатации должны быть прочитаны перед работой с
прибором.

Инструкция по эксплуатации и технике безопасности должна быть сохранена для ее последующего
использования.

Все предостережения касающиеся использования прибора и его эксплуатации должны быть
соблюдены.

Вы должны следовать всем указаниям по эксплуатации и использованию:

  • Вынимайте вилку из электрической розетки перед чисткой прибора;
  • Не используйте жидкие или аэрозольные моющие средства. Используйте влажную ткань для
  • чистки;
  • Не используйте приспособления, не рекомендованные фирмой-изготовителем, поскольку это может
  • быть опасно;
  • Не используйте прибор рядом с водой, к примеру, рядом с ванной, мойкой, кухонной раковиной,
  • стиральной машиной, во влажном помещении или рядом с бассейном и подобных местах;
  • Не ставьте это устройство на неустойчивую поверхность, подставку, кронштейн или стол.
  • Устройство может упасть, причинив вред ребенку или взрослому, или сломаться само. Используйте
  • для прибора только специальный кронштейн, подставку или стол;
  • Установка прибора должна производиться согласно инструкции производителя, а установка вспомогательного оборудования по рекомендации производителя.

Общая характеристика цифрового ресивера

  • 120 программируемых спутниковых сетей / 6,000 программируемых каналов
  • Промежуточная частота 950 — 2150 МГц
  • Двухканальный унифицированный интерфейс для модулей условного доступа (DSR 8005CI Premium, DSR 8005CI Premium Class, DSR 7800 CRCI Premium)
  • MCPC/SCPC, C/KU радиоприем
  • Полное соответствие MPEG 2/DVB
  • 1 LNB вход, петлевой выход промежуточной частоты для 2-го приемника
  • Символьная скорость 1-45 Msps
  • Индикатор уровня сигнала в виде осциллографа или анализатора спектра
  • Удобная система автоматического поиска программ
  • Функция редактирования PID
  • Одновременное изображение нескольких картинок на экране (4,6,9,10,13 или 16 картинок)
  • Меню на нескольких языках
  • Электронный путеводитель по программам
  • Возможность использования 8-ми списков любимых каналов
  • Функция ограничения доступа к настройкам и просмотру (защита от детей)
  • Поддержка различных систем цветного телевидения NTSC/PAL
  • Вывод телетекста на экран при помощи режимов OSD/VBI
  • Передача данных от приемника к приемнику или от компьютера к приемнику через RS 232
  • Поддержка DiSEqC версии 1.2/1.3
  • Питание LNB — 14/18 В
  • Управление LNB – 22 кГц (вкл/выкл/авто)
  • 2 SCART разъема (TV-выход, VCR-вход/выход для моделей Premium)
  • 1 SCART разъем (TV-выход для моделей Premium Class)
  • 4 RCA выхода (1 Видео, 2 Аудио, L/R, 0/12 В)
  • PLL RF модулятор UHF каналов 21-69 (NTSC M, PAL G/I/K)
  • Энергопотребление: 100-250 В — 50/60 Гц, максимальная мощность 25Вт
  • Размер (габариты): 340х250х65 мм (Premium), 260х215х44 мм (Premium Class)

Вспомогательное оборудование для спутниковый ресивера

  •  Инструкция по эксплуатации: 1
  • Пульт дистанционного управления: 1
  • Батарейки (тип АА): 2

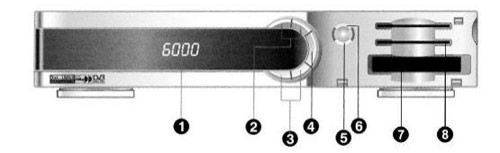

Передняя панель ресивера

Передняя панель цифрового ресивера dsr-7800 crci premium

  1. Display (многофункциональный индикатор) — показывает номер канала, неисправности (ошибки),  команды дистанционного регулирования и время в дежурном режиме.
  2. CH +, — (клавиша перемещения от одного канала к другому).
  3. VOL +, — (клавиша регулировки громкости).
  4. Power (клавиша включения питания) — перевод приемника в дежурный режим или выход из него.
  5. OK клавиша подтверждения выбора параметра или программы из списка, вывода списка каналов
  6. на экран.
  7. Menu клавиша вызова меню.
  8. 2 Slots for Cl module (DSR-8005CI Premium, DSR-8005CI Premium Class, DSR-7800CRCI Premium) — 2
  9. слота для Cl модулей.
  10. Card Reader (DSR-7700 Premium, DSR-7700 Premium Class, DSR-7800CRCI Premium) встроенный
  11. модуль условного доступа CONAX

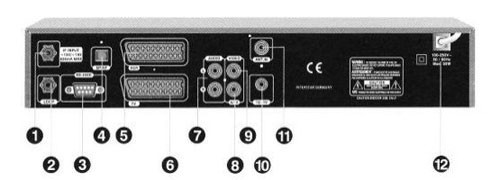

Задняя панель ресивера

Задняя панель ресивера dsr-7800 crci premium

  1. IF input (входной разъем промежуточной частоты) — вход сигнала со спутниковой антенны (F -разъем).
  2. Loop — выход промежуточной частоты для второго приемника.
  3. RS-232 serial port (порт последовательного ввода/вывода данных) – для считывания и загрузки.
  4. SPDIF – оптический выход цифрового аудио сигнала.
  5. VCR SCART – для соединения с видеомагнитофоном (отсутствует в моделях Premium Class)
  6. TV SCART – для соединения с телевизором.
  7. Audio L/R RCA (phono) connectors выход стереозвука для Hi-Fi систем.
  8. 0/12 — для соединения с распределительной коробкой 0/12 В.
  9. Video RCA (phono) connector — комбинированный видеовыход.
  10. То TV — разъем для соединения с телевизором с помощью радиочастотного кабеля.
  11. ANT.IN — разъем для антенны аналогового эфирного телевидения.
  12. Mains lead (силовой провод) — 100-250 В — 50/60 Гц. Максимальная мощность 25Вт.

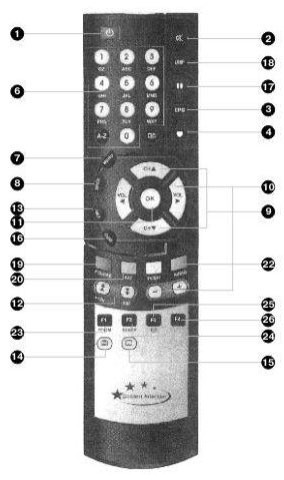

Пульт дистанционного управления (RCU)

Пульт дистанционного управления (RCU) для ресивера dsr-7800 crci premium
1. Power key: (клавиша включения питания) - эта клавиша включает и выключает приемник.Power key: (клавиша включения питания) — эта клавиша включает и выключает приемник.

2. Mute key (кнопка временного выключения звука) - эта кнопка выключает и включает звук.Mute key (кнопка временного выключения звука) — эта кнопка выключает и включает звук.

3. EPG key — эта кнопка выводит на экран программу передач (если выбранный канал поддерживает данный сервис).

4. FAV key — эта кнопка позволяет осуществлять переключения между списками любимых каналов.

5. TV/Radio key - выбирает телевизионный или радиоканал.TV/Radio key — выбирает телевизионный или радиоканал.

6. Numeric keys (0-9) (цифровые клавиши) — клавиши для прямого переключения каналов. А — Z keys клавиши, позволяющие найти нужный канал по названию (при включенной сортировке по алфавиту).

7. Menu key (меню) — кнопка вывода на экран главного меню.

8. BACK key — кнопка позволяет вернуться к предыдущему режиму или меню.

9. CH . CH keys - клавиши переключения от одного канала к другому, и перемещения светового  индикатора на экране.keys — клавиши переключения от одного канала к другому, и перемещения светового индикатора на экране.

10. VOL VOL keys (клавиши регулировки громкости) - позволяют менять параметры и  увеличивать или уменьшать громкость звука, а также перемещать световой индикатор на экране.keys (клавиши регулировки громкости) — позволяют менять параметры и увеличивать или уменьшать громкость звука, а также перемещать световой индикатор на экране.

11. OK key — эта клавиша позволяет выбрать программу или значение параметра.  Используется для вывода списка телевизионных или радиоканалов на экран в процессе просмотра или прослушивания программы.

12. Стрелки (клавиши с двойными стрелками Вверх/Вниз) - позволяют переместить световой  индикатор вверх или вниз на экране, также переключить каналы (100 каналов).Стрелки (клавиши с двойными стрелками Вверх/Вниз) — позволяют переместить световой индикатор вверх или вниз на экране, также переключить каналы (100 каналов).

13. EXIT key (кнопка выхода) — позволяет вернуться к изображению из любой функции меню. Используется для выбора функции ZOOM.

14. Teletext key - клавиша воспроизведения телетекста на экран.Teletext key — клавиша воспроизведения телетекста на экран.

15. Subtitle key - клавиша воспроизведения субтитров на экран.Subtitle key — клавиша воспроизведения субтитров на экран.

16. INFO key — клавиша вывода информации о выбранном канале.

17. (Pause) key (клавиша паузы) - для остановки видеоизображения во время просмотра (аудио  звучание сохраняется).(Pause) key (клавиша паузы) — для остановки видеоизображения во время просмотра (аудио звучание сохраняется).

18. UHF key — клавиша для выбора UHF каналов для RF модулятора. По умолчанию установлен 36 канал.

19. FTA/CAS keys — выбор признака FTA/CAS для формирования списка каналов.

20. SAT key — выбор спутника для формирования списка каналов.

21. TV/SAT key — кнопка выбора TV/SAT режима работы.

22. AUDIO key — кнопка выбора звукового режима (стерео/моно, альтернативные звук и видео).

23. F1 key : клавиша для выбора функции Zoom (изменения размера изображения).

24. F2 key: клавиша для выбора функции Sleep (отключение питания с помощью таймера)

25. F3 key: клавиша для выбора функции Multi Picture (мультиизображение).

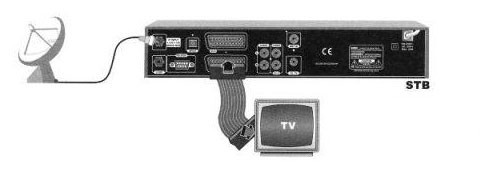

 Подключение ресивера к телевизору

  •  Соедините кабелем SCART-SCART входной разъем на телевизоре и разъем «TV» на приемнике.
  • Подключите RF кабелем TV выход на приемнике с RF входом на TV.
  • Соедините телевизионную антенну с гнездом входа для антенны на приемнике.

Подключение ресивера к телевизору

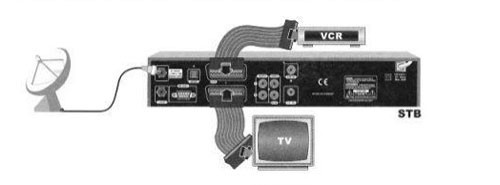

Подключение ресивера к телевизору и к видеомагнитофону

  • Соедините кабелем SCART-SCART входной разъем на телевизоре и разъем «TV» на приемнике.
  • Соедините кабелем SCART-SCART разъем на видеомагнитофоне и разъем «VCR» на приемнике.
  • Подключите RF кабелем TV выход на VCR с RF входом на TV.
  • Соедините телевизионную антенну с гнездом входа для антенны на VCR.

Подключение ресивера к телевизору и к видеомагнитофону

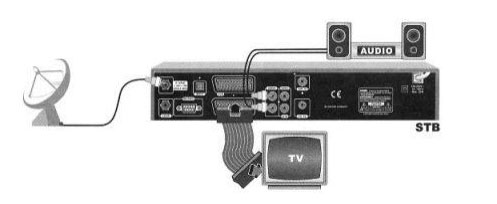

Подключение к Hi-Fi системе

  •  Соедините RCA/Cinch стерео кабелем Audio L/R разъемы на приемнике с LINE, AUX, SPACE или EXTRA входами на Hi-Fi системе.
  • Для подключения цифрового аудио выхода соедините оптоволоконным кабелем SPDIF выход приемника с соответствующим входом Hi-Fi системе

Подключение ресивера к Hi-Fi системе

Информация о каналах (Channel Information)



Информация о каналах (Channel Information)При каждом переключении канала на экране на насколько секунд будет появляться информация о канале (время отображения информации можно изменять в меню настроек пользователя).
Информация о канале содержит:
— текущий номер канала и его название,
— время
— название спутника, параметры ретранслятора,
параметры канала
— уровень сигнала
— значки атрибутов канала и сервисов поддерживаемых им (CAS-признак кодированного канала, Teletext-телетекста, Audio-тип звукового сопровождения, EPG-электронный программный гид, Lock- защита от детей)

Информация о канале можно вывести нажатием клавиши INFO. При повторном нажатии клавиши INFO на экран будет выведено окно EPG. Для отмены вывода информации о канале и окна EPG необходимо еще раз нажать клавиши INFO.

 далее и подробнее здесь…
